Esquema de design de bateria inteligente para robôs

Com o rápido desenvolvimento da tecnologia de TI, o mundo entrou numa nova era de construção de robôs totalmente inteligentes.As baterias de lítio de suporte devem satisfazer os requisitos de integração de múltiplas funções do robô, tais como a sua estrutura mecânica, sistema de controlo e accionamento, sistema de percepção e sistema de interacção,melhorar a capacidade de movimento do robô em ambientes complexos e melhorar as suas capacidades gerais de percepção e de tomada de decisões.

De acordo com os requisitos e especificações do cliente, projetar um pacote de baterias robóticas inteligentes que combinem com a unidade principal.Bateria de lítio e desempenho de proteção de segurança na sua solução, que pode permitir a partilha de informações entre a bateria inteligente e a unidade principal e, em última análise, uma solução razoável, eficiente e segura de gestão da bateria.Durante todo o processo de conceção da solução, o objectivo é alcançar a mais perfeita integração com o hospedeiro, garantindo a segurança da bateria, do conjunto de baterias e de todo o sistema,e respeitar os regulamentos de projeto correspondentes e os regulamentos de certificação como prioridade máximaAo mesmo tempo, para garantir a segurança e a fiabilidade das baterias de lítio,Devem ser adotadas várias camadas de proteção no interior da bateria para evitar que as baterias de lítio sejam danificadas devido à sobrecarga., sobrecarga ou curto-circuito.

1. Célula de iões de lítio UR18650FM / Célula de iões de lítio UR18650FM (SANYO).
2. Especificações da bateria: 18650-4S4P-10400mAh-14.4V
3. Placa de protecção (PCM): é essencialmente um circuito de protecção concebido para baterias recarregáveis (geralmente referindo-se a baterias de lítio).Devido às propriedades químicas das próprias baterias de lítio, deve fornecer funções de protecção como sobrecarga, sobre descarga, curto-circuito, sobrecorrência e sobre-temperatura, para evitar perigos como combustão e explosão causados por ele.
4. IC de proteção: o chip principal de função de proteção no esquema de projeto, que realiza a monitorização em tempo real em linha de sobrecarga, sobre descarga, sobrecorrente,Corrente curta e outras funções da célula da bateriaPermitir que as células da bateria funcionem num intervalo seguro, estável e eficiente.
5. Transistor de efeito de campo (MOSFET): O tubo MOSFET serve como um interruptor no circuito de proteção, garantindo que a tensão através da carga nunca aumente ou diminua, garantindo assim a estabilidade da tensão.
6. Chip de controlo de gestão de energia (BQ40Z50-R1) : um detector de energia totalmente funcional com um conversor analógico-digital (ADC) para medir a tensão e a temperatura,com uma tensão máxima de 80 V, mas não superior a 100 VO medidor de potência tem um microprocessador responsável pela execução. O medidor de potência pode fornecer informações como o estado restante da capacidade.O produto BQ40Z50-R1 também fornece o tempo de execução restante para vazioO anfitrião pode consultar esta informação do medidor de nível da bateria a qualquer momento e notificar o utilizador da informação da bateria.Deixe os usuários sempre acompanhar a potência da bateria.
7. Embalagens de embalagens de baterias (PVC).

Principais parâmetros técnicos (@ temperatura inicial da bateria 25±5°C)

• Detecção precisa da potência da bateria: Utilização de um IC inteligente de detecção de potência da bateria para calcular a potência restante da bateria, com uma precisão de até 15%.
• Funções de protecção múltiplas: sobrecarga, sobre descarga, sobrecorrente, curto-circuito, sobre-temperatura, etc.

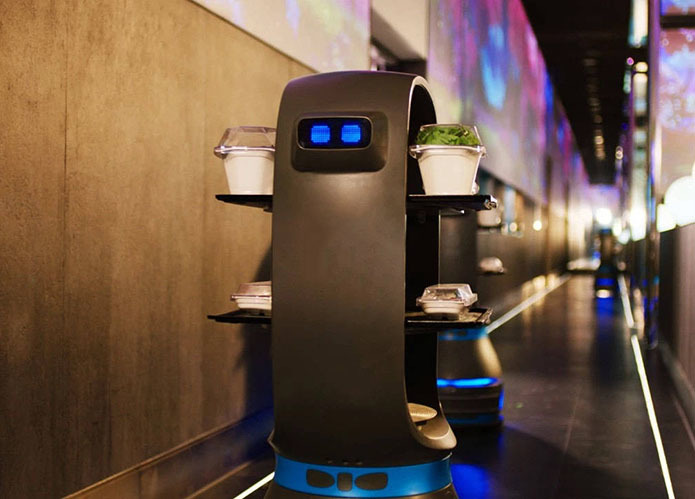

O robô de boas-vindas, robô inteligente e robô de escritório inteligente realizam funções como monitoramento de segurança, identificação VIP, vídeo remoto e reunião remota na área de escritório,fornecimento de serviços de gestão remota móvel e análise inteligente em nuvem a nível comercial para empresas e lojas, tais como a análise da taxa de conversão do fluxo de clientes, a análise da linha de sucursal do fluxo de clientes, a prevenção de perdas de caixa e a captura inteligente de imagens.
